Motor que Impulsa Cuatro Máquinas |
Por Dick Hutchinson |

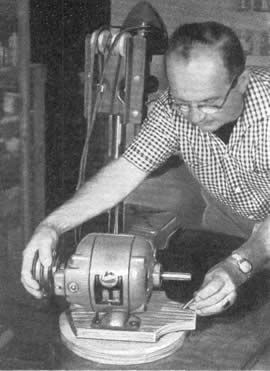

| La base giratoria permite disponer el motor a fin de que
impulse a cualquiera de las cuatro máquinas |
MONTANDO un motor de dos ejes en una base
o plato giratorio, puede usted disponer un taller motriz completo -taladro
mecánico, sierra caladora, sierra circular y torno de madera,- dentro
de un mínimo de espacio.

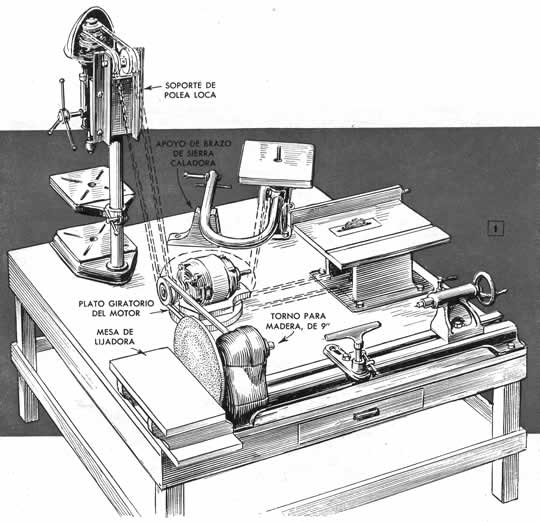

Primero,
coloque las máquinas en el piso, disponiéndolas tal como se
muestra en la Fig. 1. Con ubicar las máquinas en esta forma, puede
usted determinar los tres requerimientos: Tamaño del tablero de la
mesa, largo de las bandas y los claros necesarios. Construya una mesa según
estas especificaciones, usando piezas de 4 x 4 para las patas y dos piezas
de madera contrachapada de 5/8" para el tablero. Encole y atornille
estas dos piezas entre sí para proporcionarles mayor rigidez.

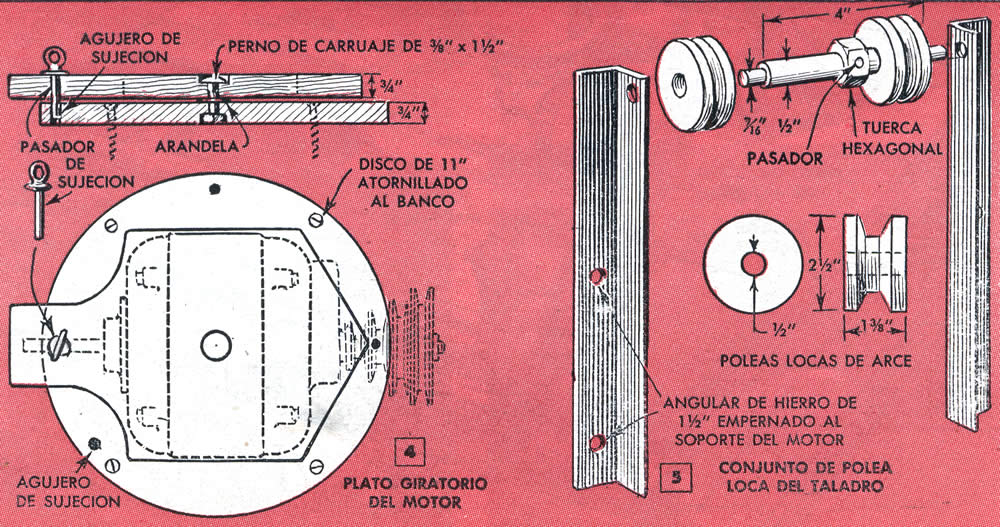

A continuación, construya
el plato giratorio del motor, como en la Fig. 4. El diámetro de la
base y el tamaño del plato giratorio en sí pueden determinarse
de acuerdo con las dimensiones de la base del motor. Es por esto que no
se dan las dimensiones en la Fig. 4. Si usa usted un motor de 1/2 HP, Coloque
una arandela grande o un disco de 4" de madera contrachapada de 1/8"
en el perno de pivote entre 1os dos miembros del plato giratorio. Redondee
la porción cuadrada de la cabeza del perno de carrocería a
fin de que permita que el plato giratorio gire con facilidad al darle vuelta
al motor. El pasador de sujeción, debe encajar apretadamente en los
agujeros, ya que de otra forma el tiro de las bandas puede hacer que el
motor cambie de posición. |
 |
 |
 |
| Las sierras caladoras con brazo giratorio requieren un soporte
especial asegurado al tablero del banco |
El soporte para la sierra circular permite cortar al hilo
tablas largas. Puede dejarse siempre fijado |
Un taladro mecánico
del tipo que se muestra requiere dos poleas locas y un soporte para éstas.
Esta unidad puede hacerse tal como se detalla en la Fig..5, usando dos trozos
de acero angular, un husillo de acero de 1/2" provisto de un rebajo,
una tuerca hexagonal y dos poleas torneadas de madera dura. La unidad se
fija con pernos a la base del motor que se suministra con el taladro mecánico.

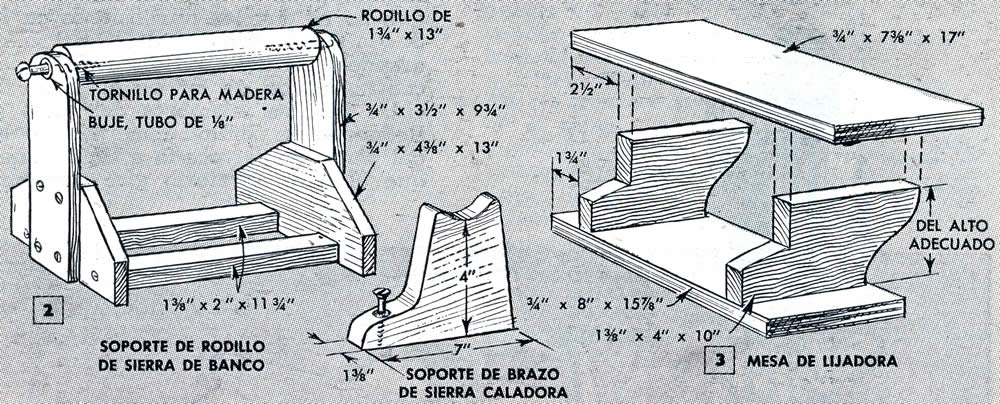

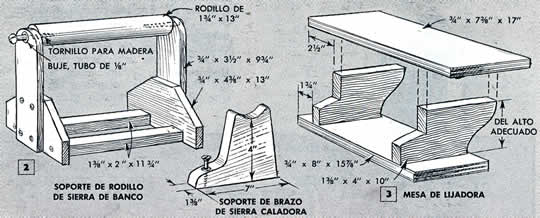

Las Figs. 2 y 3 detallan la construcción de un soporte para sostener
piezas largas al cortarlas longitudinalmente en la sierra circular, una
mesa de lijar para el torno, así como un soporte de brazo de sierra
caladora. |
 |
