Hágalo Usted Mismo Diván Que Encierra Un "Taller"

Diván Que Encierra Un "Taller"

Especial para los aficionados que viven en departamentos chicos. este "taller" portátil - que es a la vez un diván - es ideal para hacer modelos, curiosidades, etc. todo queda a la mano y no estorba. La tapa acolchonada sirve como diván

Por H. R. Howser

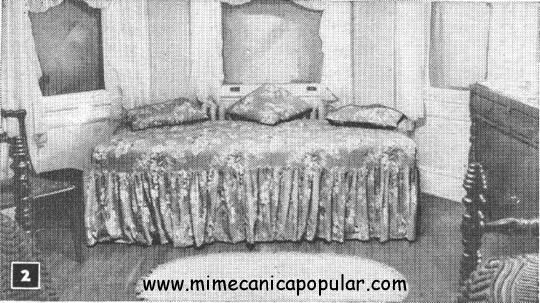

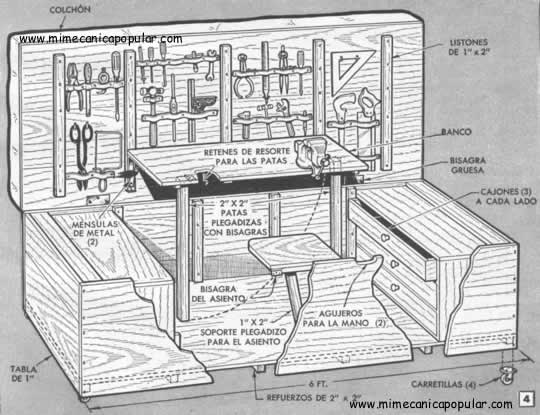

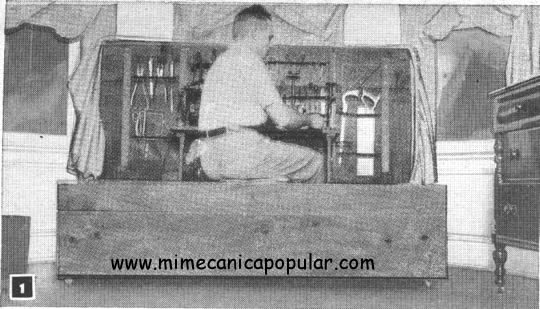

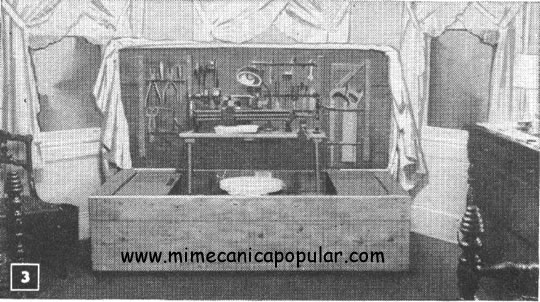

DURANTE muchos años disfruté de un bien equipado taller en el sótano de mi casa, por eso, cuando me vi precisado a mudarme a un departamento en el centro de la ciudad, me sentía como un pez fuera del agua. Tratando de continuar mis ocupaciones favoritas sobre la mesa de la cocina, y obligado a recoger mi herramienta y mis cosas a cada rato, me vino la idea de construir el taller portátil ilustrado en las Fig..1 y 3. No solamente resuelve el problema de contar con un lugar donde trabajar con todo a la mano, sino se convierte rápidamente en un cómodo y decorativo diván estudio, con solo cerrar la tapa, como se ve en la Fig. 2. La cosa no puede ser más sencilla. La Fig. 4 da una buena idea de los detalles y el asunto se reduce a construir una caja grande con bisagras, cubierta con un colchón y una funda de cretona. Yo utilicé madera ordinaria de segunda, aún cuando también podría hacerse de madera contrachapada de 3/4. El uso de este material evitaría el trabajo de ensamblar los lados con tablillas de refuerzo. Obsérvese que el fondo de la caja descansa sobre travesaños de 2" x 2", espaciados uniformemente, con una carretilla en cada esquina. A cada extremo de la caja va un armarito desmontable con tres cajones. Estos armarios se hacen aparte y se colocan en su lugar terminados. Se pueden comprar inclusive ya hechos, sin pintar, de los que venden los grandes almacenes de miscelánea, adaptándolos a la caja. También puede emplearse algún mueble viejo. Tampoco es necesario que corran a todo lo ancho de la caja. De todas maneras, la idea esencial es que los gabinetes queden dentro de la caja, de modo que al cerrarla todo quede en su 1ugar y sea fácil mover el conjunto. Para armar la caja, yo utilicé tornillos de cabeza plana y bisagras de pasador para la tapa, con objeto de poder desarmarla fácilmente en caso necesario. La proyección lateral, Fig. 4, indica como van montados el banco de trabajo y el asiento. Las bisagras permiten doblar ambas piezas para cerrar la caja. Dos ménsulas metálicas ordinarias mantienen al, banco rígidamente en ángulo recto, con relación a la tapa de la caja. Las patas llevan bisagras y se colocan descentradas para que, al plegarlas, queden sobre el fondo una al lado de la otra.

Quien va a sospechar que este diván aculta un "taller" completo. Basta levantar la tapa y pronto Todo a la mano, listo para empezar el trabajo. No se pierde tiempo tampoco en andar guardando las cosas

Las herramientas de motor tipo: enano son ideales para este "taller" ; tales como torno, sierra, taladro de banco, etc. El montaje debe ser de tal naturaleza que permita intercambiar las diversas herramientas con rapidez. En el fondo de la caja hay suficiente espacio para guardarlas.. Un pedazo de linóleo, que cubra el fondo de la caja, evita que el aserrín penetre entre las junturas de las tablas. Sobre la tapa se adapta un colchón o colchoneta de 1.88 x 0.76 mts. fijándolo a la madera por medio de tachuelas clavadas sobre el borde. alrededor. El colchón se cubre con Una funda de cretona plisada. Obsérvense los huecos que lleva la tabla superior al frente de la caja; sirven para meter la mano, y facilitar levantar la tapa. En el grabado no se ve una puerta falsa al fondo de la caja, que sirve para sacar las virutas y el aserrín. Esto exige que la caja quede un poco más alta sobre el piso, para que se pueda barrer debajo de ella y quitar las basuras sin demasiado esfuerzo.

Clic en la imagen para ver más grande y claro

Fuente: Revista Mecánica Popular - Volumen 1 - Noviembre 1947 - Número 6
