Hágalo Usted Mismo Construya sus muebles para el patio


Fotos de MP: Color, Harry Hartman. Fotos blanco y negro, diseño y construcción: Rosario Capotosto

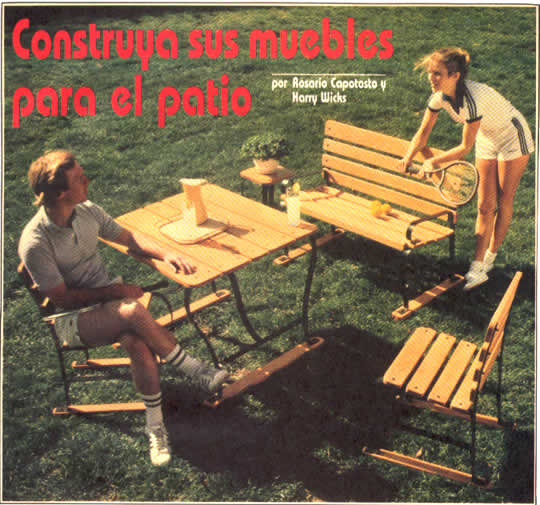

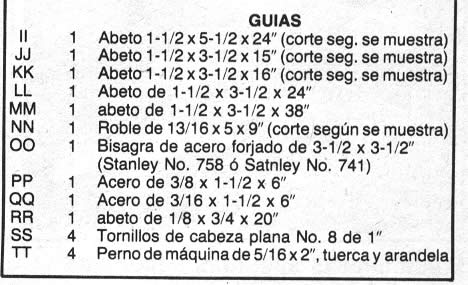

Basándonos en ese banco de parque de apariencia tan familiar, hemos creado un original juego de muebles de jardín que cualquier artesano casero puede fabricar. Para proporcionarles una mayor elegancia a estos muebles, hemos empleado roble para las tablillas de madera; las porciones de metal se hicieron de acero dulce laminado en caliente de 3/16 x 1 1/2" (0.48 x 3.81 cm) -metal sumamente fácil de trabajar . El juego consiste en un banco, dos sillas, una mesa de un tamaño que permite comer en ella y un soporte para un macetero, donde poner una planta. Se trata de muebles muy cómodos, fáciles de hacer y relativamente baratos, por lo que consideramos que éste será un agradable trabajo para los que quieren aprovechar bien sus horas libres en el taller de sus casas. Si usted nunca ha trabajado con metal antes, no tiene por qué preocuparse. Los procedimientos para darles forma a las diversas piezas de metal se han creado especialmente para que puedan ser realizados fácilmente por cualquier principiante en labores con metales. Las piezas se doblan con sencillas guías de hechura casera. En el presente artículo también incluimos los planos para la construcción de estas guías y damos información sobre su uso. Las tablillas de roble tienen un espesor de 13/16" (2.03 cm), que es la medida del material normal que se expende en los almacenes madereros. El metal se puede adquirir en cualquier herrería, taller de soldadura o taller donde se forjen rejas de metal. Cuando compre las tiras de metal, asegúrese de especificar que quiere acero dulce, debido a que cualquier tipo de metal que fuese más fuerte resultaría muy difícil de doblar en las guías que hemos diseñado. Es difícil determinar lo que pueden costarle estos muebles, ya que los precios de los materiales varían grandemente de un lugar a otro. Pero podemos asegurar que el costo total es bastante razonable, y al alcance del bolsillo de nuestros lectores. ¿Dónde comenzar? Comience creando las tres guías para doblar que se muestran. Las secciones curvas se pueden cortar con una sierra de vaivén, una sierra de cinta o una sierra de sable. Si durante las operaciones de corte quedan resaltos irregulares en los bordes, asegúrese de eliminarlos muy bien con papel de lija, de lo contrario transferirá usted estas irregularidades al metal. Uso de bisagra fuerte El doblador largo para los ángulos rectos se hace con una bisagra de puerta colocada al revés, unida a dos piezas de madera de 2" x 4" (5.08 cm x 10.16 cm). Es muy importante escoger una bisagra fuerte. Mientras diseñábamos la guía de prototipo, descubrimos que la calidad de varias bisagras de marcas desconocidas dejaba mucho que desear: se fracturaban detrás de los muñones al someterse a la fuerza requerida para efectuar los dobleces en el acero. La bisagra de esquina redonda Stanley no. 758 de 3 1/2 x 3 1/2" (8.89 x 8. 89 cm) dio excelentes resultados, por lo que recomendamos su uso. Si le es difícil obtener esta bisagra, puede usted usar la no. 742 ó 741 de la Stanley. Esta última es la más fácil de obtener. Los tres modelos están hechos del mismo resistente acero de alta calidad. Vuelva a perforar los dos agujeros exteriores en cada hoja para permitir la inserción de pernos de 5/16" (0.76 cm) y fije la hoja de dos muñones al trozo más corto de 2 x 4, tal como se indica en el dibujo.

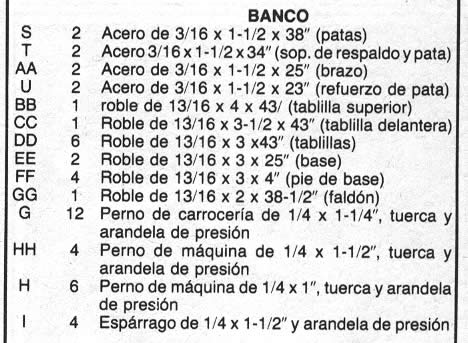

Banco Corte una tira de acero a un largo de 38" (96.52 cm) para formar la sección de las patas delanteras y la del asiento. Con un lápiz de cera efectúe una marca a 2 1/4" (5.7 cm) de uno de los extremos. Coloque la marca sobre el centro de la bisagra. Asegure la tira con una abrazadera a la pieza larga de 2 x 4 junto con una pieza de acero de 3/8 x 1 1/2 x 5" (0.95 x 3.81 x 12.7 cm), o emplee dos piezas de material sobrante de 3/16" (0.48 cm). Coloque este bloque de sujeción a 1/2" (1.27 cm) de la marca de dobladura. Asegúrese esto con firmeza, cerca de la bisagra. y luego alce la pata corta de la guía para poder formar el doblez. Después atornille con pernos las dos secciones de los dobladores de las patas y el asiento o una tabla sobrante. Coloque la tira contra la sección interior, ubique el bloque correspondiente y luego comprima éstos con abrazaderas. Con las abrazaderas colocadas en su sitio, doble a mano la tira alrededor de la esquina. No forme aún la curva del asiento. En vez, efectúe una marca para el doblez de radio pequeño en el extremo del bloque de dobladura. Quite la tira de la guía y colóquela en el doblador abisagrado. Co1oque la marca a 1" (2.54 cm) del centro de la bisagra (hacia la pieza larga de 2" x 4") y efectúe el doblez. Vuelva a colocar la tira en la guía curva y emplee abrazaderas para formar la curva del asiento. La alineación se facilita con líneas centrales marcadas en las piezas de la guía. Note que las secciones fijas de la guía se colocan a un ángulo exagerado entre sí (esto permite que tengan elasticidad). Conviene usar un esquema de tamaño completo de la vista lateral del banco para Comprobar los dobleces. Use el método de la cuadrícula para ampliar y trazar el dibujo. Para formar el refuerzo interior, use una tira de 23" (58.42 cm) de largo. Marque las líneas de dobladura a 2 1/2" (6.35 cm) de cada extremo. Centre la marca sobre los muñones de la bisagra, sujete bien el refuerzo y efectúe el doblez. La pieza vertical trasera se dobla a mano, debido a que una guía del tamaño apropiado desperdiciaría una buena cantidad de madera. Use un trozo de material de 34" (86.36 cm) de largo. Efectúe primero el doblez de radio pequeño, luego coloque una tira de madera terciada de 1/2 x 2" (1.27 x 5.08 cm) sobre el metal y ponga esto sobre dos caballetes. Deberá aplicar una ligera presión hacia abajo con la mano en el mismo centro, para formar una curva uniforme (compruebe el doblez con el dibujo). Nota: Esta guía es más bien un método de prueba y ensayo, y no una plantilla verdadera. Por ejemplo, usted puede formar1a curva requerida acercando entre sí los caballetes y desplazando la tira de manera correspondiente. Lo importante es ejercer sólo una pequeña cantidad de presión a la vez; mientras va comprobando con frecuencia la curva con el dibujo. El brazo se hace de una tira de 25" (63.5 cm). Antes de formar la curva grande, efectúe una marca de dobladura a 3" (7.62 cm) del otro extremo. Luego, asegure verticalmente el bloque formador del brazo al banco de trabajo sobre una pieza de tira sobrante. Alise el extremo de la tira de 25" (63.5 cm) dentro del espacio, tal como se muestra en el dibujo. Coloque una abrazadera de barra sobre el resalto de la guía para sujetarla durante la fase inicial del doblamiento. Doble a mano la tira hacia arriba y luego quite la abrazadera de barra y continúe formando el doblez. Transfiera la pieza a la guía de ángulo recto y efectúe el doblez de radio pequeño. Marque la ubicación de los agujeros en las piezas verticales, luego haga con un punzón los centros de estos agujeros y perfórelos aun diámetro de 1/4" (0.64 cm). Asegure el refuerzo inferior y el brazo en sus sitios con abrazaderas, para alinear con exactitud los centros de los agujeros. Se deben usar piezas sobrantes de madera del mismo espesor de las tablillas como espaciadores, al asegurar el brazo en su sitio. Corte la madera al largo requerido y luego córtela a los anchos necesarios. Se usa cola de resina de plástico de una alta resistencia al agua para unir la tira de 2" (5.08 cm) y para formar las patas de la base. Aplique imprimado para las superficies de metal y dos capas de pintura para el acabado (antes del armado fina)). También pinte los pernos y los tornillo para fijar la madera antes del armado final. Para proporcionarle a la madera un acabado transparente duradero, aplique tres capas de pintura aprueba de intemperie de alta calidad.

1. Para formar un doblador de radio pequeño, fije una bisagra en posición invertida entre dos piezas de 2" x 4" (5.08 cm x 10.16cm). La hoja de dos muñones se coloca sobre la pieza corta de 2 x 4	2. Proceda a asegurar muy bien la tira que ha de doblar, poniéndola entre la bisagra y un bloque de sujeción de acero. Para doblar con mayor facilidad esta tira, utilice una guía estrecha de madera	3. Comprima entre sí los bloques curvos correspondientes, para que logre formar el contorno delantero de las patas. Se hace el pequeño doblez en el extremo cuando la tira tiene una forma recta

4. La tira se dobla mejor a mano alrededor de la esquina. Asegúrese de conservar el borde de la tira muy bien aplanado contra el banco de trabajo	5. Mantenga la tira contra los bloques formadores y luego marque el extremo del bloque. Temporalmente quite la tira y transfiérala a la otra guía	6. Luego haga el doblez de radio pequeño. Esta vista muestra por qué no se debe formar el contorno del asiento hasta terminar esta operación

7. Vuelva a colocar la tira en la guía de contornos y luego aplique una ligera compresión sobre las abrazaderas, para terminar la formación de la tira	8. Asegure verticalmente la g¡¡ía formadora de los brazos en el banco de trabajo. Coloque una abrazadera de barra sobre el resalto para que el bloque no se incline. Quite la abrazadera al iniciar el doblez. Sujete la tira por abajo, como se ilustra	9. Use una tira de madera terciada y dos caballetes, con el propósito de formar la curva de radio más grande para las dos patas traseras del banco

10. Perfore agujeros en las piezas verticales y asegure éstas entre si. Entonces marque en cada una de las piezas la ubicación exacta de todos los agujeros de las piezas que habrán de coincidir	11. Pinte el bastidor de metal y las cabezas de los pernos antes de proceder al armado final. Asegure bien las patas a la base y luego inserte las tablillas. Por fin, proceda a asegurar los brazos

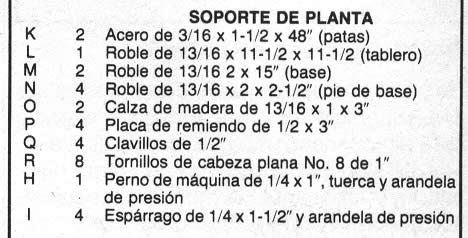

Soporte de planta

Las patas del soporte para los maceteros de las plantas, se forman con las mismas guías usadas para el banco, excepto que se usa la segunda parte de la guía. Como las patas se cruzan entre sí en la parte superior, dos de las patas deben ser ligeramente más largas que las otras, para compensar el descentramiento. Se logra esto efectuando los dobleces de radio pequeño para los pies de la base de dimensiones diferentes.
Efectúe una marca a 1 1/2" (3.81 cm) de cada extremo en una tira, y a 1 3/4" (4.44 cm) de los extremos en la otra tira. Coloque estas marcas sobre el muñón de la bisagra y efectúe los dobleces.
Coloque y asegure la tira en la guía formadora de curvas, de manera que la esquina del radio pequeño quede a 1" (2.54 cm) del extremo inferior de la guía.
Se deben apretar las abrazaderas para formar la curva y luego efectuar a mano el doblez superior, mientras la tira todavía se encuentre asegurada en su sitio. Perfore un agujero para un perno de 1/4 x 1" (0.64 x 2.54 cm) a través del centro de la parte superior de ambos piezas. También perfore agujeros para espárragos de 1/4 x 1 1/2" (0.64 x 3.81 cm) en las patas.
Corte el tablero de una pieza de roble de 11 1/2" (29.21 cm) de ancho. Perfore un agujero ciego de 3/4" (1.91 cm) a una profundidad de 3/8" (0.95 cm) en el centro de la parte inferior, a fin de dejar un claro para la cabeza del perno. Las patas se aseguran al tablero extendiendo placas de remiendo de 3" (7.62 cm) sobre cada sección de las patas. Clave dos tiras de madera de 3/18" (0.48 cm) en su sitio para compensar los espacios resultantes del traslapo. La base se hace de dos piezas de madera, tal como se muestra.

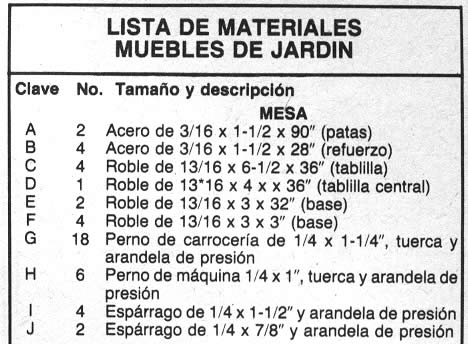

Mesa

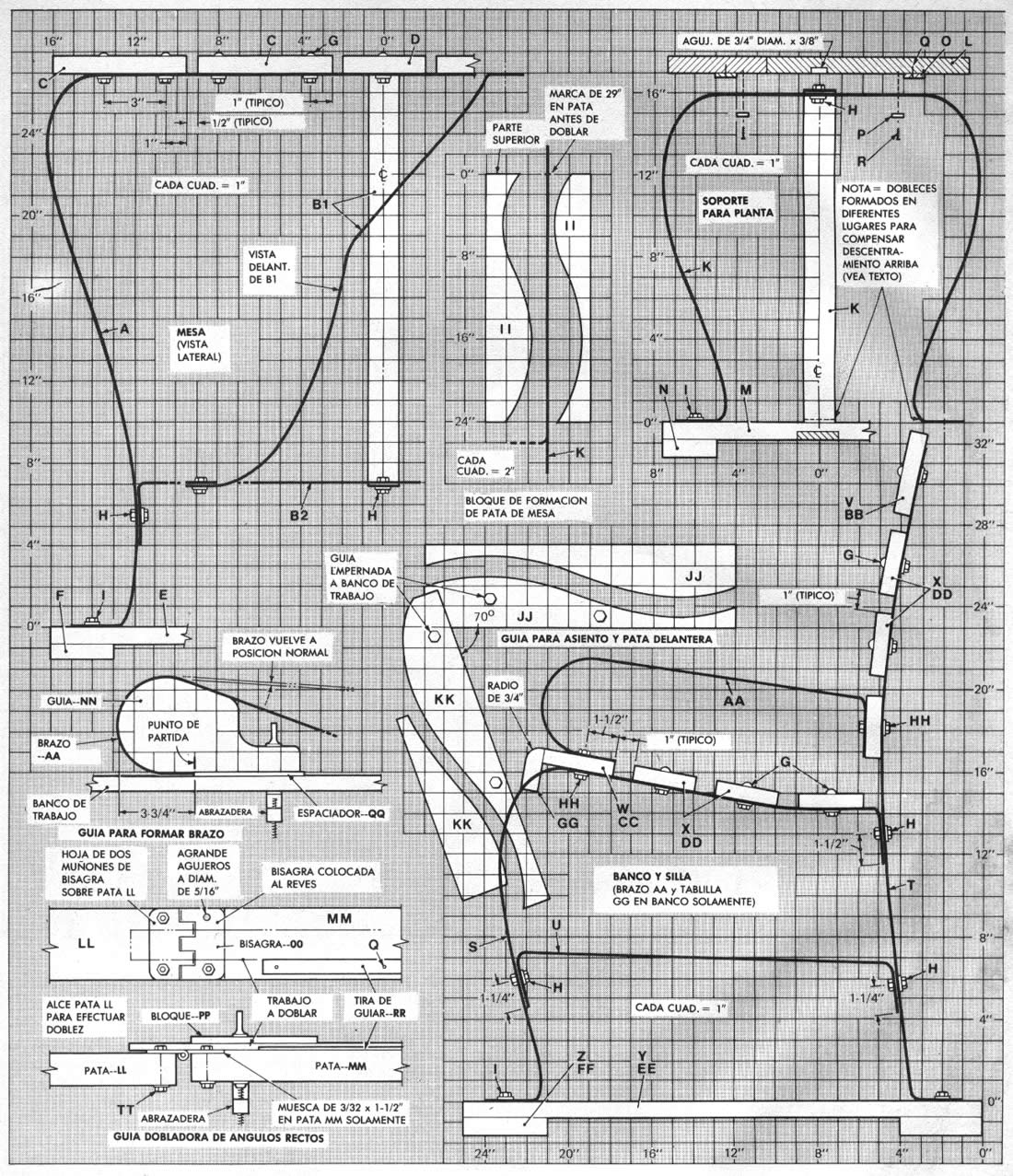

Se requiere una guía formadora diferente para las patas de la mesa. Hágala cortando una curva con forma "S" a través de una pieza de madera de 2 x 6, con un largo de 90" (228.6 cm), y efectúe a continuación marcas a 2 1/4" (5.71 cm) y a 29" (73.66 cm) de cada extremo.
Se forman los dobleces para las patas, disponiendo la marca de 2 1/4" (5.71 cm) sobre el muñón de la bisagra. Luego coloque la tira entre los formadores, para que la marca de 29" (73.66 cm) quede alineada con el borde superior de los bloques. Use dos abrazaderas para formar la curva. Con las abrazaderas todavía colocadas, efectúe a mano el doblez superior.
Se requieren cuatro piezas de acero de 28" (71.12 cm) de largo para los refuerzos de la mesa. Para formar las piezas horizontales inferiores, efectúe marcas de dobladura a 21/4" (5.71 cm) de cada extremo; coloque la tira con la marca sobre el muñón de la bisagra y efectúe el doblez.
Se hacen los refuerzos curvos usando la guía de las patas de las sillas y un tornillo de banco. Comience efectuando los dobleces de ángulo recto a 21/4" (5.71 cm) del extremo. Luego coloque el extremo doblado pequeño de la pieza en un tornillo de banco y haga a mano un ligero doblez de retorno. Forme la curva grande en la guía de las patas de la silla, usando sólo la sección de tamaño mayor. Asegure el extremo plano de la tira contra la porción convexa del bloque y efectúe el doblez a mano.
Note que en todos estos trabajos habrá que hacer un ajuste final al ángulo de las patas, después de formadas las curvas. Asegure las piezas en el tornillo de banco y dóblelas a modo de ensayo para proporcionarles el plano correcto a las patas.

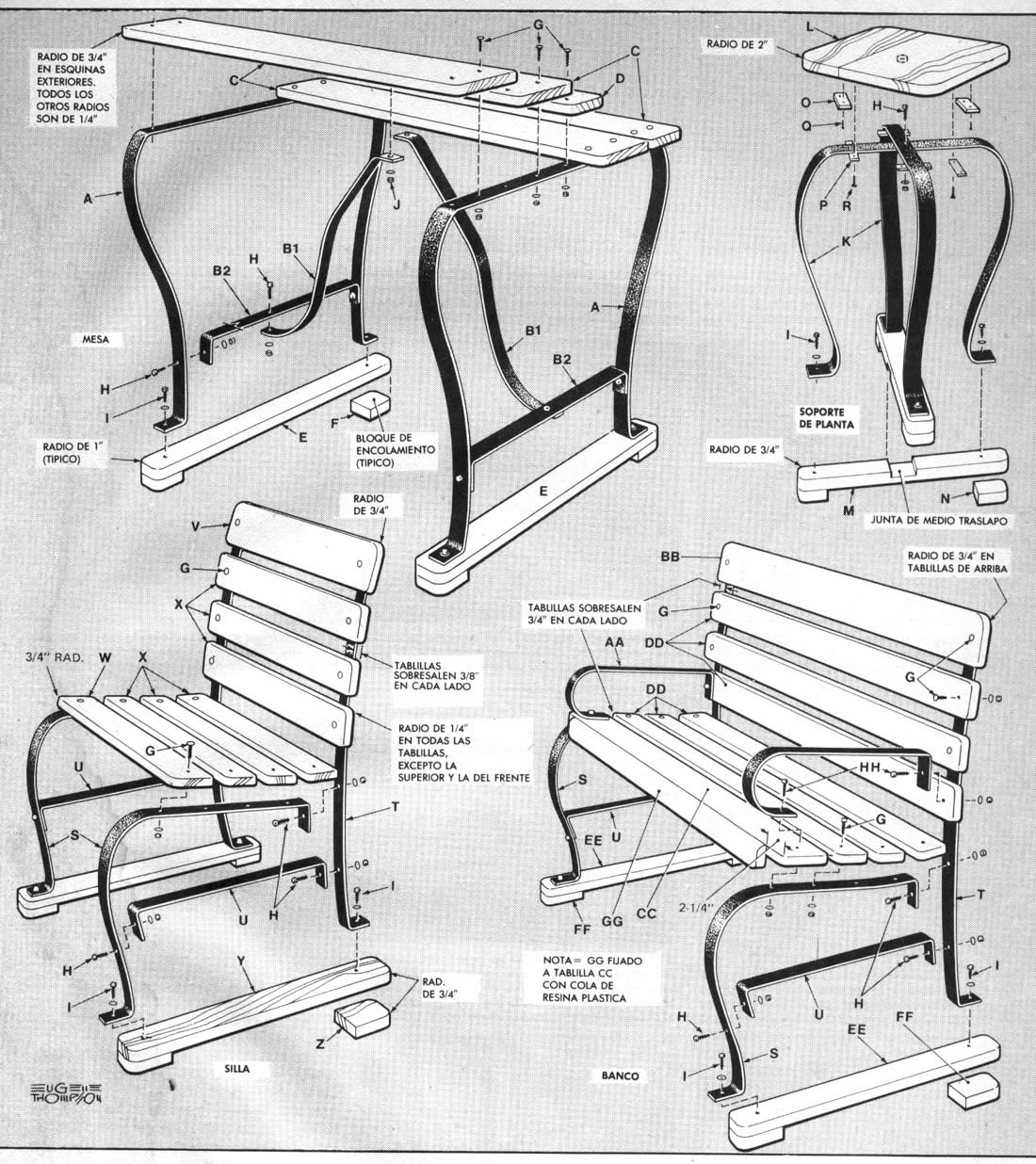

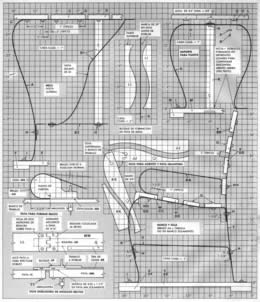

Perfore los agujeros para los pernos y los tornillos tal como se indica en el dibujo, y luego corte la madera a las dimensiones correspondientes.
El siguiente paso consiste en conectar los refuerzos. Para ello ponga las tablillas del tablero de la mesa en el banco de trabajo, con el lado de abajo hacia arriba y espaciadas a 1/2" (1.27 cm) entre sí. Coloque el bastidor de metal sobre las tablillas ya continuación marque los agujeros centrales para los pernos de carrocería.
Asegúrese de aplicar imprimado y pintura a las cabezas de los pernos antes de su instalación. También barnice todas las superficies de la madera antes del armado.

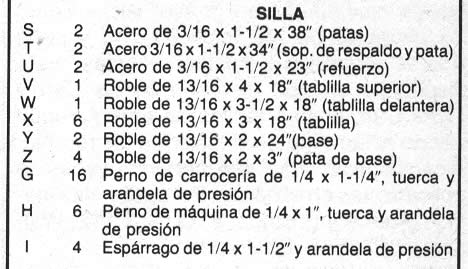

Silla

Las sillas se construyen de manera igual que el banco, pero excluyendo los brazos. Además, tampoco se requiere la tira de refuerzo debajo de la tablilla delantera.

Fuente: Revista Mecánica Popular - Volumen 36 - Agosto 1983 - Número 8
