Perforaciones coincidentes en piezas redondas

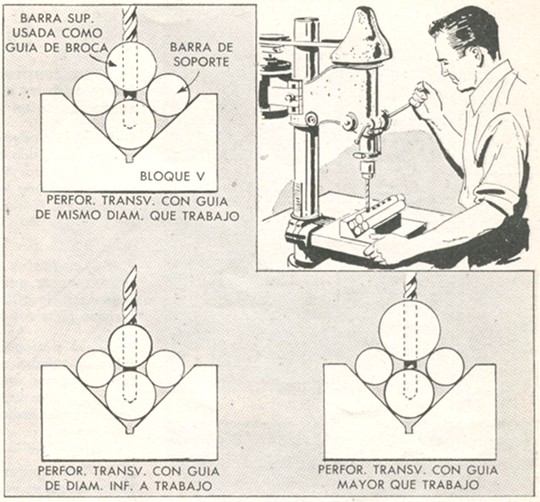

Cuando hay que efectuar perforaciones transversales en diversas piezas de forma redonda, y dichos agujeros deben coincidir, la primera pieza puede usarse como guía, montándola en un bloque V, tal como se muestra en el grabado acompañante. Ambas barras de soporte deben ser de diámetro igual, a fin de que los agujeros coincidan a la perfección. Los tres conjuntos que se detallan muestran cómo el diámetro de las piezas que se han de perforar pueden variar, sin cambiar la posición del agujero. Cuando se deseen perforar agujeros mayores que la cuarta parte del diámetro del trabajo, hay peligro de que la broca dañe al bloque V, al traspasar la madera. Para evitar esto, use dos bloques V y deje entre ellos el espacio suficiente para dejar pasar la broca libremente.
Perforaciones coincidentes en piezas redondas - Febrero 1957

Fuente: Revista Mecánica Popular - Volumen 20 - Febrero 1957 - Número 2
