Cambiadiscos de Tres Velocidades Instalado en
Radiofonógrafo Viejo
MODERNICE ese viejo radiofonógrafo de su casa con su
anticuado cambiadiscos de una sola velocidad. Todo lo que tiene que
hacer usted es comprarse uno de esos nuevos juegos de cambiadiscos que
se venden ahora para instalarse como substituto de los tocadiscos

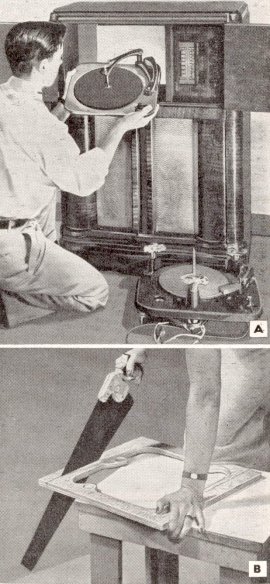

antiguos. El cambio, fotografía A, puede efectuarse en una
hora, más o menos, y proporciona nueva vida y utilidad a un
gabinete que aun se encuentra en buenas condiciones. El juego
mencionado es de marca Webcor y consiste en un cambiadiscos de tres
velocidades que tocadiscos de 7, 10 y 12 pulgadas, una tabla de montaje
para el cambiadiscos e instrucciones para quitar el equipo viejo e
instalar el nuevo.
La tabla de montaje foto B, tiene agujeros cortados de antemano que se
adaptan al cambiadiscos; los bordes exteriores de la tabla vienen con
un ancho suficiente para poder cortarlos a un tamaño que se
adapte al del fonógrafo viejo. Las únicas
herramientas que se necesitan para instalar la nueva tabla de montaje y
el cambiadiscos de tres velocidades son un destornillador y un

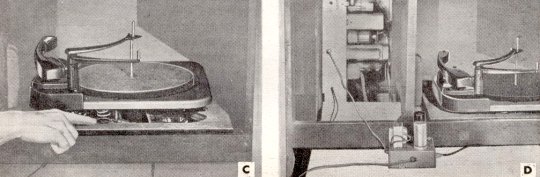

serrucho, EI plato giratorio “flota” sobre resortes
asentados dentro de agujeros embutidos, tal como se ilustra en la foto
C. Esto evita cualquier problema posible de
retroalimentación acústica.
Después de instalar el nuevo aparato, la línea de
fuerza de c.a. y la línea de audio del amplificador se
conectan exactamente de la misma manera en que se hallaban conectadas
las líneas del viejo fonógrafo. Puede usted
entonces tocar cualquier disco de 33 1/3, 45 ó 78
revoluciones. Si prefiere usted usar un cambiadiscos similar, pero con
un cartucho de reluctancia variable, debe seguir el mismo
procedimiento, excepto que necesitará un preamplificador
separado, como el que se ve en el dorso de la consola, en la foto D, y
el cual se usa para fortalecer la señal antes de que
ésta llegue al amplificador corriente. |
 |
