Práctica Guía Espigadora para las Sierras de Banco Pequeñas |
 |
| Al hacer los cortes laterales en juntas de espiga, ranurar
ingletes o hacer cortes laterales exactos en juntas de medio traslape, es
necesaria una guía espigadora en su sierra circular. Una guía
sumamente adecuada puede hacerse con facilidad, usando piezas pequeñas
cortadas de madera contrachapada de 3/8" y de madera dura de 3/4",

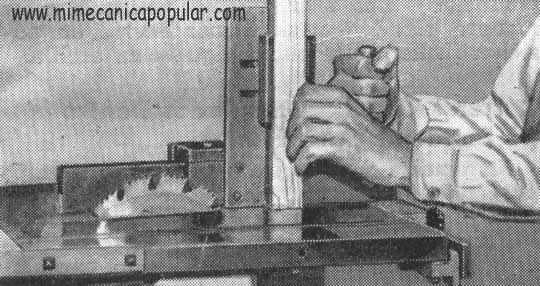

y armándola de acuerdo con el detalle acompañante. Como se
muestra, la guía espigadora se monta sobre la contraguía longitudinal
de la sierra y, por esta razón, es posible que tengan que hacerse
algunos cambios en las dimensiones a fin de que el dispositivo pueda usarse
con máquinas de diferentes marcas. Fije todas las partes entre sí
con tornillos, excepto la quijada fija, y encólelas para asegurar
su rigidez. Cuando es necesario mantener el trabajo a un ángulo,
como se requiere al ranurar los miembros de una junta de inglete para introducir
una cuña, las quijadas se quitan y el trabajo se asegura al miembro
vertical de la guía espigadora con una o dos prensas C. Donald A.
Damon, Bedford, Massachusetts. |
 |
| Fuente: Revista Mecánica Popular - Volumen 7 - Julio
1950 - Número 1 |
|
|
