Alineador para Montar un Accesorio de Fresar (torno
metal)
|
 |
| En los talleres,
algunas veces es necesario disponer, de modo perpendicular al eje del
torno, la quijada fija de un accesorio para fresar, o de un tornillo de
banco. En algunos casos, esto es posible haciendo girar el accesorio o
el soporte compuesto, pero se corre el riesgo de cometer un
pequeño error al leer la marca índice. Cuando se
trata de una operación muy precisa, lo mejor es hacerla con

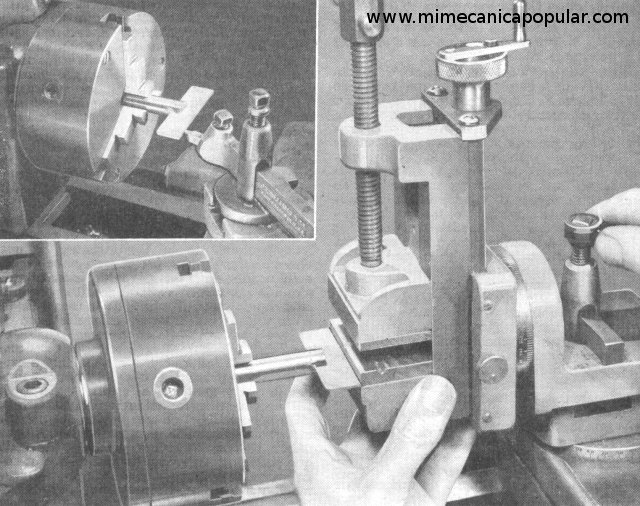

el alineador que aparece en la foto. Este es se construye ranurando uno
de los extremos de un trozo de varilla para brocas, y luego se suelda
en la ranura una plancha corta. A continuación, se monta la
unidad en el mandril y se rectifica el borde delantero, como en la foto
superior superior izquierda. Como el corte debe ser continuo, hay que
usar una cuchilla muy afilada- -Walter E. Burton, Akron, Ohio. |
| Fuente: Revista Mecánica
Popular - Volumen 25 - Julio 1959 - Número 1 |
|
|
