Herramientas: Portaherramienta para su ESMERILADORA DE BANCO

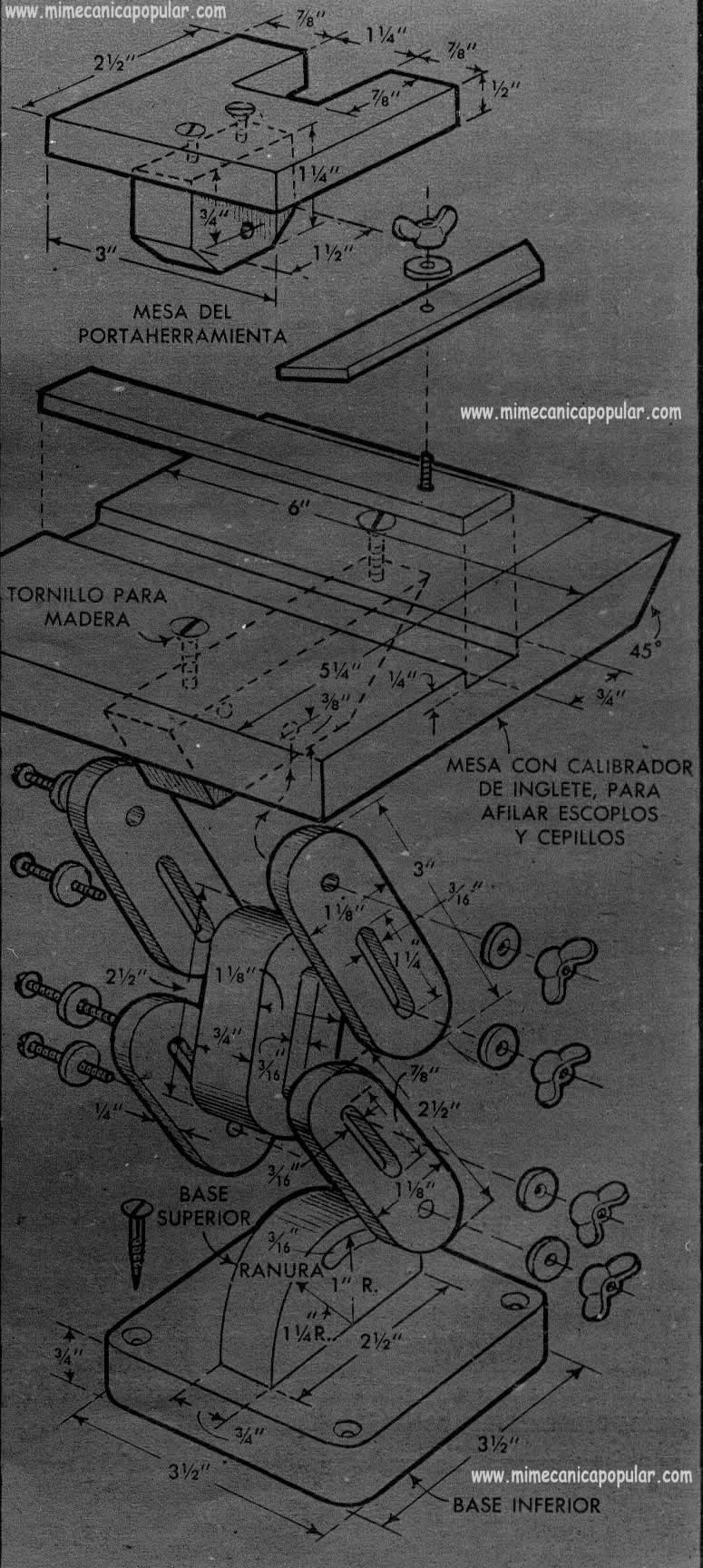

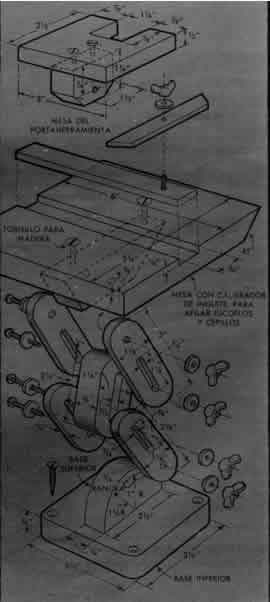

Portaherramienta para su ESMERILADORA DE BANCO por Robt. C. Barnes GRACIAS A ESTE portaherramienta de uso múltiple, es fácil eliminar el factor de inseguridad y tanteo en el trabajo de esmerilado. Se ha diseñado y medido para usarse con una máquina esmeriladora-pulidora del tipo que se atornilla al tablero del banco y que se mueve mediante una banda propulsada por un motor pequeño, instalado detrás o debajo. Se detallan, en esta página, dos tipos de portaherramierita; uno es amuescado para adaptarse alrededor del perímetro de la rueda esmeriladora, a fin de proporcionar soporte para el esmerilado lateral; el otro está ranurado para una guía o calibrador deslizante ajustable. Tanto el portaherramienta, como la mesa, se regulan mediante un sistema de brazos paralelos que permite obtener cualquier tipo corriente al esmerilar bordes de herramientas. La mesa y el portaherramienta pueden fijarse a varias alturas, así como también desplazarse hacia afuera o hacia adentro, en relación con el perímetro de la rueda, siendo posible asegurarlos firmemente en la posición deseada mediante tuercas de mariposa. Las base, en la cual van montadas estas partes, se compone de dos miembros, uno superior y otro inferior, siendo este último un bloque cuadrado de madera dura al cual el miembro superior está unido por medio de tornillos y cola. El miembro superior es semicircular y lleva una ranura en arco de una pulgada de radio, a fin de poder graduar el perno de estufa de 1/4" que se emplea para sujetar los extremos inferiores del primer par de brazos paralelos. Observe que los brazos paralelos están ranurados, igual que el miembro central o espaciador. Dichas ranuras facilitan el ajuste de las piezas. Las partes del dibujo son de madera dura. Al montar la unidad sobre el banco se debe situar a escuadra con la rueda esmeriladora.
	Clic en la imagen para ver más grande y claro

Fuente: Revista Mecánica Popular - Volumen 13 - Octubre 1953 - Número 4
