Guía para trazar Formas Elípticas Precisas |

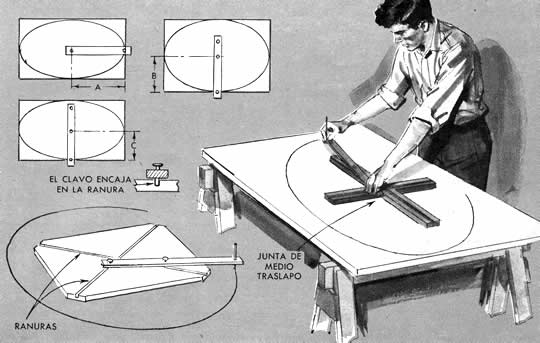

| Los ebanistas de antaño empleaban este método al trazar
un marco de espejo o un tablero de mesa ovalado. Primeramente, determine
el tamaño del óvalo que requiere trazando el ancho y el largo
como un rectángulo. Observe los tres detalles superiores en los cuales
se muestran los óvalos para mayor claridad. Marque las líneas
centrales vertical y horizontal en el rectángulo. Luego, haga un
brazo trazador empleando un listón de madera dura de 1/4" x
1", de una longitud ligeramente mayor que la mitad del largo de la
elipse requerida. Coloque el listón en el dibujo, como en el detalle
superior izquierdo, y haga una marca de lápiz en el listón
en el punto donde las líneas centrales se insersectan y otro en la
línea que indica el extremo del rectángulo. Perfore un agujero
en este último punto, para alojar un lápiz con ajuste a presión.
Perfore también un agujero en la marca en el extremo opuesto del
listón para alojar un clavo 10d, igualmente con ajuste a presión.
Oprima el clavo dentro del agujero y córtelo a escuadra, dejando
aproximadamente un saliente de 1/4". Observe ahora cómo las
variaciones en las distancias B y C afectan la forma del óvalo. Coloque
el listón en la línea central vertical con la punta del lápiz
en la línea que indica el lado del rectángulo. Marque el listón
para el agujero que aloja el segundo clavo en la intersección de
las líneas centrales. Perfore el agujero, inserte el clavo y córtelo
a escuadra, dejando una proyección de 1/4" aproximadamente.
Acto seguido, haga la guía para el listón, usando una escuadra
de madera contrachapada de 1/4", como en el detalle inferior izquierdo,
o dos listones a medio traslapo, como en la ilustración de la derecha.
El primer sistema es preferible. Corte ranuras de 1/8", en ángulo
recto, en la escuadra de madera contrachapada. Invierta la posición
del panel en el cual ha de trazarse el óvalo y haga el dibujo en
el fondo. Coloque la escuadra de madera contrachapada en el centro, sujétela
con tachuelas y coloque el trazador en posición. Trace el óvalo
con una pasada del lápiz, sujetando el trazador con la mano izquierda
a fin de que la punta a escuadra del clavo encaje en las ranuras de guía. |
