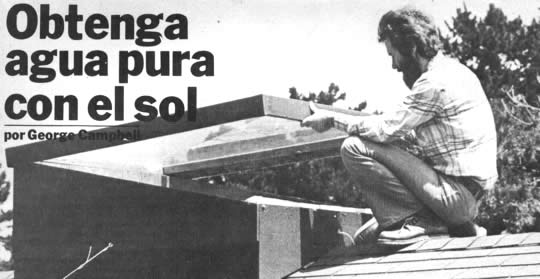

Hágalo Usted Mismo Obtenga agua pura con el sol

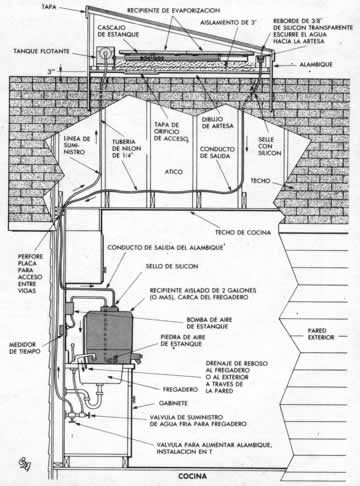

Este alambique solar que funciona de acuerdo con los sencillos principios de la evaporación y la condensación, eliminará todas la impurezas de aproximadamente un galón (3.71) de agua al día. El agua del grifo entra en el tanque de suministro controlado por un flotador y luego fluye hacia las bandejas de evaporación. El sol calienta el agua a 150° F (65.5° C) o más. El vapor de agua resultante se condensa en la cubierta de vidrio del alambique, fluye hacia abajo por el vidrio y luego gotea de un reborde se silicón (vea el dibujo) para caer dentro de un canalón recolector. Desde este canalón fluye hasta el tanque, donde se airea para eliminar el sabor del agua destilada. El procedimiento es automático y requiere muy poco mantenimiento. Construya primero la caja del alambique. Debe dar hacia abajo el sur para que le caigan encima los rayos del sol.	Clic en la imagen para ver más grande y claro El calor del sol evapora el agua en las bandejas del alampique. Luego el vapor se condensa en la tapa de vidrio, fluye por un declive y va al tanque
Si es necesario instalar la unidad sobre la superficie inclinada del techo, corte el extremo trasero (CC) a una altura de 21 " (53 cm) y el frente (88) a una altura de 6" (15.24 cm), además de hacer los cortes necesarios para que los soportes de la bandeja queden nivelados. Perfore agujeros para los conductos de suministro y retorno en el fondo de madera terciada (AA). También perfore dos agujeros de purga de 1 " (2.54 cm) de diámetro en cada extremo. Tape estos agujeros con malla metálica para impedir la entrada de los insectos.

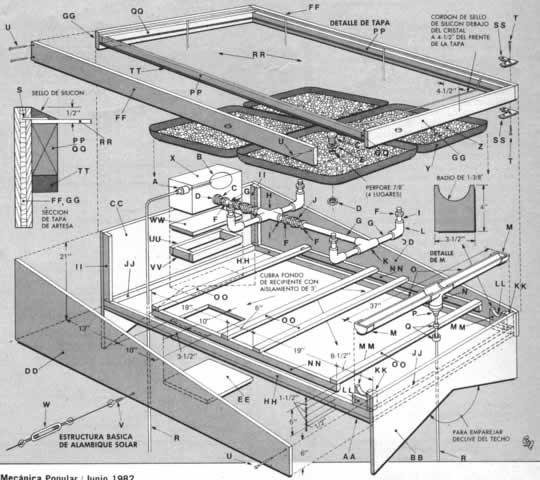

Haga una caja de madera terciada para el alambique. Use cola de resorcinol en las juntas. Corte una muesca en V según la inclinación del techo	Use tubo de PVC de 1.27 cm para los conductos que se extienden desde el tanque de suministro hasta las bandejas de evaporación con cascajo negro	El tanque de suministro , con una válvula flotador (válvula Bobby) controla el nivel de agua en el alambique y está conectado al tubo de agua fria
A continuación, construya el marco para la tapa del alambique y una plataforma para el tanque de suministro. Aplique a todos los componentes de madera un imprimado de alta calidad y luego aplique dos capas de esmalte de látex exterior de alta calidad. Un color obscuro aumenta la eficiencia del alambique. Asegúrese de no dejar ninguna porción de la madera expuesta. Instale aislamiento de fibra de vidrio después de secarse la pintura. Aplique dos capas de pintura resistente al óxido a las bandejas de evaporación como los esmaltes Versaflex o Rust-O-Crylic. Estas pinturas no son tóxicas y se adhieren bien a las superficies galvanizadas. Asegúrese de que el sistema quede a plomada, tal como se muestra en los dibujos. Se puede usar un serrucho para cortar el canalón por la mitad después del armado. Con la ayuda de otra persona, suba la unidad al techo y colóquela en un sitio donde quede totalmente expuesta al sol; luego efectúe las conexiones finales. Si se instala en un declive del techo, fije un listón de 2 x 4 al techo, en el extremo. inferior del alambique. Introduzca espárragos en los cabrios y aplique una cantidad abundante de sellador a los agujeros. Extienda alambres trenzados desde los lados del alambique hasta el alero, para que actúen como tirantes y sujeción del alambique. Instale torniquetes pero no los apriete todavía. Extienda un tubo a un suministro conveniente de agua y conéctelo a través de una válvula. El conducto de salida no se debe conectar al tanque de almacenamiento en este momento.
Clic en la imagen para ver más grande y claro

	Coloque un trozo pequeño de malla de alambre sobre las aberturas en las bandeja de evaporación y luego extienda una capa de cascajo negro para acuarios sobre la superficie de las bandejas. Como la evaporación del agua hará que se depositen minerales de color claro en las bandejas, revuelva el cascajo negro periódicamente. Esto deja expuesta una nueva superficie y conserva la eficiencia del alambique. Para impedir el desarrollo de microorganismos en el tanque y las bandejas, coloque ¼ de libra (0.113 kg) de cristales de sulfato de cobre en el tanque de suministro. Cuando se encuentre listo para poner a funcionar el sistema, abra el suministro de agua. Ahí comenzara el agua a entrar en las bandejas de evaporación, use calzas para proporcionarle a la unidad un nivel final. Ajuste el nivel del agua en las bandejas, doblando el eje de la válvula de flotar (válvula Bobby). El flotador deberá interrumpir el flujo del agua cuando ésta apenas cubra el cascajo. Al ocurrir esto, apriete los torniquetes en los alambres trenzados de sujeción.
El agua purificada por el alambique solar resulta ideal para beber, así como también para cocinar
Clic en la imagen para ver más grande y claro	Luego aplique burletes al fondo de los listones que sostienen el vidrio (PP y QQ). Coloque la tapa con el vidrio sobre la caja y fíjela con tornillos para madera. El agua comenzará a condensarse en el vidrio para gotear del reborde de silicón y caer en el canalón. Permita que el alambique funcione durante tres días antes de recoger el agua destilada para beberla. Durante este tiempo, encuentre un sitio conveniente para la nevera aislada que se usa como tanque de almacenamiento e instale en ella un tubo de reboso. Selle los puntos donde el tubo atraviesa la nevera con silicón transparente. Extienda un tubo de plástico desde la bomba de aire a través de la tapa de la nevera y hasta la piedra de aire para acuario. De nuevo selle los agujeros con silicón. Disponga el sincronizador para que la bomba de aire funcione durante unas tres horas durante la noche. Después de funcionar el alambique durante tres días, extienda el conducto de salida a través de la tapa de la nevera y aplique silicón para sellar la junta. Antes de consumir el agua, permita que la nevera se llene durante un día o dos, a fin de contar siempre con una reserva. El mantenimiento es muy sencillo. Compruebe el nivel del agua durante unos cuantos días y efectúe las correcciones que sean necesarias. Cada tres meses, aproximadamente. revuelva ligeramente el cascajo negro para dejar expuesta una nueva superficie. Cambie el cascajo una vez al año dependiendo de las condiciones del tiempo, Si vive usted en un área donde hay temporadas de frío intenso no debe usar la unidad durante estos períodos para evitar que el agua se congele. Si se esperan fuertes nevadas. proteja el vidrio con una lámina de madera terciada asegurada a la tapa.

Fuente: Revista Mecánica Popular - Volumen 35 - Junio 1982 - Número 6
