Taller Intermedio |
| Bancos de trabajo, lugares de almacenamiento
y herramientas estacionarias indican que ya es hora de mudarse a un espacio
de trabajo especial. |
| |
por Neal Barrett
Fotografías
a color: John Griebsch
Fotografías en blanco y negro: Neal Barrett
Dibujos técnicos: Eugene Thompson
|
Las personas aficionadas a hacer los trabajos de reparación
del hogar por su cuenta y que además sienten afición por la
carpintería con seguridad han venido trabajando con herramientas
portátiles durante mucho tiempo, y probablemente encontrará
que tienen la costumbre de guardar sus herramientas en el mismo lugar cada
vez que terminan de usarlas. Y si el espacio es mayor que un pequeño
ropero, también se dará cuenta que la mayor parte de sus trabajos
se realizan allí mismo, ya sea en una esquina de una habitación
o la parte de atrás del garaje. Cuando esto sucede, y sus herramientas
y proyectos echan raíces en su propia área dedicada, ya tiene
ante sus ojos el comienzo de todo un taller. Es el lugar no solamente de
cortar y ensamblar lo práctico y lo extravagante, es el santuario
íntimo donde puede dejar el mundo detrás y poder concentrarse
en temas que le parecen más importantes. |
 |
| Se sorprenderá de la cantidad de trabajo que puede
realizar en este taller. Las herramientas estacionarias de banco le proveen
mejor precisión y control que sis equivalentes portátiles.
Los bancos y unidades de almacenamiento mantienen el taller organizado y
eficiente. |
Nuestro concepto de esta
etapa en la evolución del taller introduce maquinaria estacionaria
de banco. La sierra de mesa es el equipo central del mismo. Muchos fabricantes
ofrecen modelos de mesa que van desde unos US$200 hasta US$600. A pesar
de que son portátiles, son un excelente y económico medio
de entrar en el mundo de las herramientas estacionarias. Una sierra de brazo
radial es una alternativa a la sierra de banco. Esta trabaja mejor cortando
a través, pero es menos conveniente para cortar a lo largo.
De esta forma, para cortar curvas, hemos
incluido una sierra caladora de 40,64 cm (16"). También puede
sustituirla por una sierra de banda pequeña, la que aumentará
su capacidad de corte, pero sacrificará la habilidad de cortar agujeros
cerrados. Un taladro de banco producirá esa uniformidad en los agujeros
que es requerida para crear juntas precisas. y una esmeriladora de banco
es de gran utilidad pues le afilará y preparará los bordes
de corte para rectificar.
En
términos de herramientas portátiles, hay una que ningún
carpintero moderno puede dejar de tener. y que es la práctica ensambladora
de placa. Y si todavía no tiene una rebajadora, es tiempo de que
adquiera una con una selección de brocas de diversos tamaños.
Una rebajadora estándar, no de hundimiento, es una buena herramienta
para la mayoría de los trabajos. También quisiera redondear
su colección de herramientas portátiles con una lijadora de
banda.
Una de las más
importantes herramientas; que es básicamente el centro de trabajo
del taller, es también una que puede hacer por su propia cuenta:
un banco de trabajo. Nuestro banco de uso práctico (vea página
86) es simple, pero al mismo tiempo es de fuerte construcción, y
se utilizan maderas y herrajes que se encuentran fácilmente en el
mercado. Un banco estrecho y más largo que corre a lo largo de la
pared de nuestro taller se usa para las herramientas de banco. El banco
que mostramos se construye de la misma forma que nuestro banco de trabajo.
Para dar cabida a esta creciente
colección de herramientas y todas las cajas diversas, botellas y
latas que parecen multiplicarse en todos los talleres, hemos diseñado

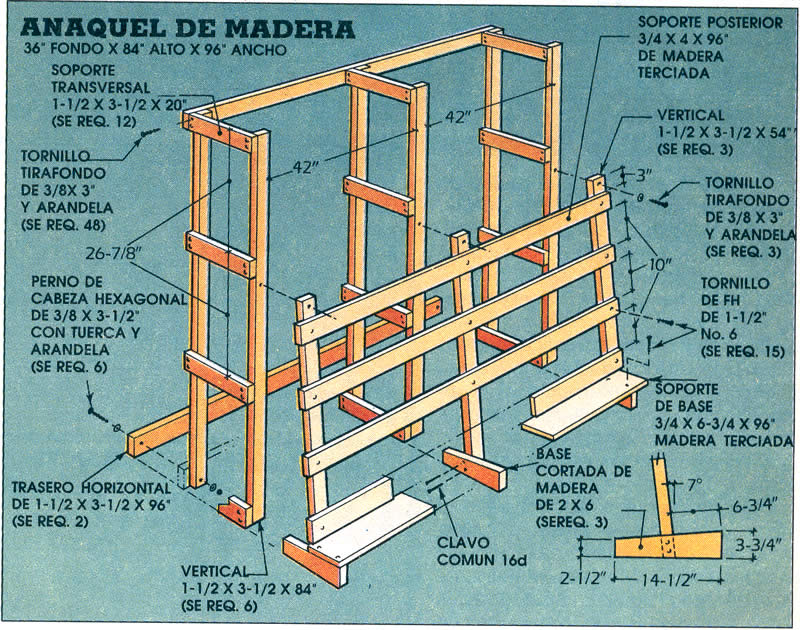

unidades de anaqueles (vea página 88). y finalmente, hay un fuerte
y razonable soporte diseñado para aguantar madera terciada al igual
que madera sólida.
La
colocación de este equipo es simple y, por supuesto, su distribución
variará con la naturaleza exacta del espacio que tenga disponible.
Sin embargo, este taller podría caber en el extremo de un sótano.
También se podría instalar en un garaje, quedando todavía
espacio de sobra para guardar cosas como herramientas de jardín,
cortadora de césped y bicicletas. Como la única herramienta
central es la sierra de banco, puede hacer espacio fácilmente para
realizar otras actividades. Si está planeando adaptar un garaje o
construir un taller, tenga en mente que las salidas de electricidad deben
estar equipadas con circuitos interruptores a prueba de falla de tierra.
Y como medida de seguridad en todos los talleres debe haber a mano un equipo
de primeros auxilios y, además un extintor de incendios para si fuese
necesario. |
Banco de uso práctico
Si
el moverse de las herramientas motrices portátiles a la maquinaria
de banco es el siguiente paso en su agenda de carpintería, entonces
hay sólo una cosa que necesita antes de comenzar cualquier trabajo,
un banco de trabajo estable. Nuestro diseño tiene una amplia superficie
de trabajo que la hace una mesa ideal para diseño y trabajos múltiples.
Tiene un fuerte marco de 5,08 x 10,16 cm (2x4") que soporta el tornillo
de banco de trabajo pesado y un anaquel grande de almacenaje debajo. Incluimos
un sistema de perro de banco fácil de hacer. La construcción
simple de pernos y tornillos tirafondo lo hace adaptable para una gama de
necesidades como es el banco largo de maquinaria que se muestra en la página
84.
Comience la construcción
cortando madera de 5,08 x 10, 16cm (2x4") al largo de las patas, montantes
y soportes de cruceta. Trace las muescas en las patas que aguantan los montantes
de arriba y de abajo. Use una sierra de banco para hacer una serie de cortes
para remover el desperdicio de las muescas (Foto 1), y termine las muescas
con una trincha afilada. Corte de igual forma la muesca del tomillo de banco
en la parte de arriba del montante del frente.
Marque
y perfore los agujeros de 0,95 cm (3/8") en los montantes largos. Avellane
los agujeros sobre la muesca del tornillo de banco en el montante frontal
de arriba de manera que las cabezas de los pernos se asienten debajo de
la superficie. Perfore agujeros pilotos de 0,64 cm (1/4") en las patas
y fije los montantes largos a las patas con tornillos tirafondo de 0,95
cm (3/8") de diámetro por 7,62 cm (3") de largo.
Fije con abrazaderas los soportes de
cruceta de los extremos al conjunto del frente y de atrás, perfore
agujeros para pernos de 0,95cm (3/8") de diámetro x 8,89 cm
(3-1/2") de largo (Fot02). Ensamble el marco con arandelas debajo de
las cabezas de los pernos y las tuercas. Una los otros soportes de cruceta
a los montantes con tornillos tirafondo. Fije con abrazaderas para mantenerlos
en su lugar al perforar los agujeros pilotos (Foto 3), y use arandelas debajo
de las cabezas de los tirafondo. |
 |
 |
| Clic en la imagen para ver más grande y claro |
 Corte
a lo largo ya través los montantes de soporte del tornillo de banco
al tamaño exacto. Este conjunto refuerza los agujeros del perro de
banco en la parte de arriba. Use cola y tornillos para unir las piezas como
se ve en el dibujo (Fot04). Fije el conjunto al marco del banco con tomillos
tirafondo (Foto 5).
Corte la
madera prensada del anaquel a su medida con una sierra circular y una regla
fijada con abrazaderas al material (Foto 6). Corte a lo largo una banda
de borde de pino de 0,95 x 1 ,90cm (3/8x3/4"), y asegure a los bordes
del anaquel con puntillas sin cabeza y cola.
La
parte de arriba del banco de trabajo se hizo con madera terciada como base,
cubierta con una tabla de fibra prensada de 0,64 cm (1/4"). Esta tabla
provee una superficie lisa y sin astillas que puede reemplazarse cuando
sea necesario. Corte la madera terciada y la tabla de fibra prensada a su
tamaño exacto. Fíjese que los salientes de arriba van sobre
el marco exceptuando donde se fija el tomillo de banco. Use una sierra de
sable para hacer la muesca en ambas piezas para el tomillo de banco.
Fije la madera terciada de arriba
con tornillos No.8 de cabeza plana de 3,81 cm (1-1/2"), en agujeros
avellanados para que las cabezas queden al ras con la superficie (Foto 7).
Fije la tabla de fibra prensada con tornillos de cabeza plana No. 6 de 1,90
cm (3/4"). Avellane los agujeros de estos tomillos debajo de la superficie
de manera que sus cabezas no marquen su trabajo (Foto 8). Corte a lo largo
bandas de borde de 1 ,90 x 2,54 cm (3/4x1"), y fíjelas con puntillas
y cola.
Para fijar el tomillo
de banco, sitúe la mesa en sus patas traseras, y sitúe el
tomillo de banco en el montante del frente. Perfore agujeros pilotos de
0,64 cm (1/4"), y fije el tornillo de banco con tornillos tirafondo
de 0,95 cm (3/8") y arandelas (Foto 9). Marque las posiciones de los
agujeros del perro de banco en la parte de arriba, y perlore agujeros con
una broca Forstner.
Para hacer
el perro de banco, corte una espiga de 3,175 cm (1-1/4") de diámetro
por 8,25 (3-1/4") y perfore un agujero de 0,79cm (5/16") a través
del mismo alrededor de 1,27 cm (1/2") del extremo. Encole una pieza
de la espiga de 0, 79 cm (5/16") en el agujero para que sirva como
un tope. Corte dos revestimientos para las quijadas del tomillo de banco
y asegure el tomillo de banco a través de agujeros roscados en las
caras de la quijada.
Termine
con tres manos de barniz de poliuretano, aplicadas según las instrucciones. |
| |
|
 |
 |
| 1 Marque las muescas y utilice una sierra de mesa o una sierra
circular para hacer una serie de cortes y así poder remover todo
el desperdicio. Después termine la muesca con una trincha. |
2 Después de ensamblar los montantes del frente y
de atrás a la patas con los tornillos tirafondo, fije con abrazaderas
los montantes del costado y perfore agujeros para pernos de 0,95 cm (3/8"). |
 |
 |
| 3 Temporalmente fije con abrazaderas o puntillas el anaquel
a la parte de arriba del soporte de cruceta el marco. Entonces, perfore
agujeros piloto y luego asegure con tornillos tirafondo. |
4 Corte las piezas del soporte del tornillo de banco a su
tamaño exacto y ensamble con tornillos y cola. El soporte del tornillo
de banco también refuerza los agujeros del perro de banco. |
 |
 |
| 5 Utilice tornillos tirafondo para fijar el conjunto de soporte
del tornillo de banco a los montantes del frente y de atrás. Fíjese
en la foto de arriba en los agujeros avellanados en el montaje frontal. |
6 Primero corte la madera terciada para el banco de trabajo
y el anaquel a sus tamaños exactos con una sierra circular guiada
por una regla fijada al material como puede observar. |
 |
 |
| 7 Fije la parte de arriba al marco con tornillos de cabeza
plana. Avellane los agujeros de los tornillos al ras con la superficie.
Fíjese en la muesca en la parte de arriba para el tornillo de banco. |
8 Observe como después de fijar la tabla de fibra
prensada con tornillos en agujeros avellanados ligeramente debajo de la
superficie, asegure una banda de borde con puntillas y cola. |
 |
|
| 9 Con el banco en sus patas traseras, sitúe el tornillo
de banco y fije con cuatro tornillos tirafondo de 0,95 cm (3/8") de
diámetro por 7,62 cm (3") de largo y además unas arandelas |
|
 Anaquel
modular
Si todo lo
que necesita de un taller de carpintería son algunas herramientas
y una pila de madera, será muy simple. Para mejor o peor, los carpinteros
son notables por coleccionar cajas de herrajes, accesorios de herramientas,
dispositivos, acabados, tintes y una multitud de cosas que pueden ser muy
importantes como paradesechar1as. Es por ello, que la consideración
más importante de un taller de madera bien equipado es espacio de
almacenaje.
La unidad de anaqueles
que mostramos es simple y muy económica de construir. Tiene anaqueles
ajustables y pueden montarse fácilmente en una pared del taller.
La naturaleza modular del diseño permite colocar varias unidades
juntas para formar un área larga de almacenaje. Lo mejor de todo,
puede usar este diseño como base para sus unidades de anaqueles y
gabinetes de la casa.
Comience
cortando pino de 2,54 x 25,40 cm (1 x10") al largo de los lados de
las cajas, parte de arriba y abajo. Para cortar a través material
largo en la sierra de mesa, primeramente corte las piezas ligeramente a
sobremedida con una sierra circular o un serrucho de mano, entonces termine
los cortes a escuadra y al largo exacto en la sierra de mesa. Fije con abrazaderas
las piezas de los lados a su mesa de trabajo para hacer un rebajo de 0,95
cm (3/8") x 1 ,91 cm (3/4") de ancho en cada extremo. Use una
broca recta de 1,91 cm (3/4") y una guía de borde de la rebajadora
para poder realizar los cortes (Foto 1 ).
Instale
la hoja de ranurar en la sierra de mesa y corte ranuras de 0,48 cm (3/16")
de profundidad x 1 ,59 cm (5/8") de ancho para los carriles de los
anaqueles (Foto 2). Note que el espacio entre el borde del frente de la
caja y el carril delantero es diferente de la que está entre el borde
trasero y el carril trasero. Esto permite igual espaciamiento cuando la
caja se ponga en su lugar. |
 |
 |
| 1 Fije primero los lados de la caja a una mesa de trabajo,
y a continuación con una rebajadora, un guía de borde y una
broca recta corte todos los rebajos para lograr las uniones de las esquinas. |
2 Instale una hoja ranuradora en la sierra de mesa, y a continuación
corte las ranuras de 0,48 x 1,59 cm (3/16 x 5/8") en todos los lados
de la caja que llevan los rieles de metal de los anaqueles. |
 |
 |
| 3 Después de colocar los rieles de manera que las
ranuras queden perfectamente alineadas, y entonces cortadas a su largo,
fíjelas con cuidado a los lados con las puntillas ya suministradas. |
4 Una los lados de la caja a la pieza de arriba y a la de
abajo con cola y puntillas sin cabeza 6d. Revise si está a escuadra,
y deje secar la cola. |
 |
 |
| 5 use una ensambladora para unir las piezas del marco trasero.
Fije el material con abrazaderas. Utilice espigas y un dispositivo de espigas. |
6 Fije el marco trasero a la caja, para que el marco quede
al ras con los bordes de atrás. Asegure con cola y puntillas. Cuelgue
la caja e instale el respaldo |
| La mayoría de los
carriles tienen números a lo largo de sus caras para facilitar la
colocación de las presillas de los anaqueles. Para marcar el carril
para cortar, primero alinee el extremo del número menor de cada carril
con el borde de arriba del rebajo de abajo en los lados de la caja. Entonces
marque el largo final en el borde del rebajo de arriba. Ponga atención
para alinear las ranuras de los carriles en los cuatro carriles de la caja
para que los anaqueles queden parejos ya nivel. Corte los carriles con segueta,
y use las puntillas con que vienen para fijar los carriles a los lados (Foto
3). Use cola y puntillas de acabado 6d para fijar los lados a la parte de
arriba y la de abajo (Foto 4). Revise que la unidad esté a escuadra
midiéndola diagonalmente y deje que la cola se seque. |
 |
| Clic en la imagen para ver más grande y claro |
Corte las piezas de atrás
del marco de 2,54 x 10, 16 cm(1 x 4") a su tamaño. Usamos una
ensambladora de placas para ensamblar los marcos, pero también se
puede usar un dispositivo de espigas. Marque las posiciones de las placas,
fije el material con abrazaderas a la mesa de trabajo y corte las ranuras
(Foto 5). Aplique cola a las ranuras, instale las placas y ensamble los
marcos. Deje las abrazaderas hasta que la cola se seque.
Pruebe cada marco a la caja para ver
si se ajusta, recórtelo si es necesario. Asegure los marcos con cola
y puntillas sin cabeza 6d clavadas a través de los lados, parte de
arriba y de abajo. (Foto 6).
Lije todas las caras con papel de lija
de grano 120 y déle acabado con barniz de poliuretano. Cuando el
acabado esté seco, cuelgue la unidad atornillándola a través
de los marcos a los parales de la pared o expansiones para mampostería,
dependiendo del tipo de construcción de la pared. Corte e instale
la tabla de fibra prensada de los respaldos y asegure con unas puntillas
de 1,91 cm (3/4"). Corte los anaqueles a su largo de madera de pino
de 2,54 x 25,40 cm (1x10"). |
Base para sierra de mesa
Las
herramientas para colocar en una mesa son una gran forma de equipar un taller
pequeño. Con características de tamaño compacto y un
precio económico, proveen muchas de las capacidades de los modelos
de piso de las máquinas más grandes. Y todo lo que necesita
es un banco para ponerlas, hasta que se mueva a la sierra de mesa.
Una sierra de mesa demanda, naturalmente,
acceso de todos los lados de manera que pueda trabajar con una amplia gama
de medidas de material. La mejor solución para los modelos pequeños
es una base dedicada. Nuestra versión tiene patas de 10,16 x 10,
16cm (4x4"), un faldón de pino y la parte de arriba de madera
terciada. Aunque la diseñamos específicamente para la sierra
Makita 2708W, puede modificar los planos fácilmente para que se ajuste
a modelos de otros fabricantes.
Comience
cortando las piezas de 10,16 x 10,16 cm (4 x 4") a escuadra y al tamaño
exacto con un serrucho de mano. Entonces marque las muescas para el faldón.
Utilice una rebajadora y una broca recta de 1 ,91 cm (3/4") para poder
removerla mayor parte del desperdicio de la muesca. Una regla fijada con
abrazaderas a través de la pata, guía la rebajadora a todo
lo largo de la parte de abajo de la muesca. Para aguantar la rebajadora
cuando el corte esté casi terminado, deje una tira de 2,54 cm (1")
de ancho (Foto 1 ). Entonces, remuévala bien con un serrucho de mano
o una trincha.
Corte las piezas
del faldón a sobremedida de una pieza de pino de 2,54 x 20,32 cm
(1 x 8"). Entonces, utilice una rebajadora, una guía de borde
y una broca recta de 1 ,91 cm (3/4") para cortar el rebajo en el borde
de arriba del faldón. Marque el largo exacto de la pieza, y use una
sierra circular para cortar los extremos a inglete. Luego fije una regla
de guía con abrazaderas a escuadra a través del material para
guiar los cortes (Foto 2).
A
continuación, marque la situación de los agujeros de los tornillos
en los faldones, y perfore y achaflane los agujeros. Ponga dos patas y un
faldón en posición, a escuadra, en la mesa de trabajo, perfore
los agujeros pilotos en las patas, y fije con tornillos (Foto 3). Después
de completar el lado opuesto, aplique cola a las juntas a inglete, fije
los restantes faldones y asegure los ingletes con puntillas sin cabeza 4d. |
A continuación corte la madera
terciada de pino al tamaño de la parte de arriba, e instálela
con puntillas sin cabeza 6d. Luego marque el corte para el agujero del aserrín.
Perfore agujeros de 1 ,27 cm (1/2") en cada esquina, y por último
termine el corte con una sierra de sable (Foto 4). Termine la base marcando
y luego perforando agujeros para los tornillos tirafondo que aguantan la
sierra. Finalmente fije fuertemente la sierra. |
 |
| Clic en la imagen para ver más grande y claro |
 |
 |
| 1 Utilice una rebajadora para poder remover el desperdicio
en la muesca de la pata. Deje una tira de madera como apoyo y luego remuévala
con un serrucho de mano y con una trincha |
2 Puede cortar los extremos a inglete del faldón a
su largo con una sierra circular que está fijada a 45°. Una regla
que se encuentra fijada con abrazaderas al material es la que guía
el corte. |
 |
 |
| 3 Ensamble los faldones a las patas con unos tornillos No.
12 de 5,08 (2”) y cola. Es importante que se recuerde alternar los
tornillos en las piezas adyacentes en las esquinas. |
4 Después de instalar la madera terciada de arriba
con puntillas de acabado 6d, perfore agujeros de 1,54 (1/2") en las
esquinas del corte y termine el corte con una sierra de sable. |
Anaqueles de madera
Cuando su taller esté preparado,
es tiempo de pensar donde colocar el centro de atención: la madera.
Nuestro anaquel de madera aguanta material sólido y madera terciada,
y se construye con madera y madera terciada.
Comience cortando todas las piezas de
5,08 x 10,16 cm (2 x 4") a su tamaño exacto y perfore agujeros
de 0,95 cm (3/8") en los soportes de cruceta para tornillos tirafondo
para los verticales. Marque la posición del soporte de cruceta como
un grupo para asegurar su alineamiento (Foto 1 ). Fije con abrazaderas los
soportes de cruceta a los verticales y perfore agujeros pilotos para los
tornillos tirafondo (Foto 2). Ensamble las tres secciones verticales con
tornillos tirafondo de 0,95 x 8,89 cm (3/8 x 3-1/2") y arandelas.
Coloque las tres secciones en el
piso y fije con abrazaderas el respaldo vertical en su lugar. Perfore agujeros
para los pernos de 0,95 (3/8") de diámetro x 7,62 cm (3")
de largo y fije los verticales (Foto 3). |
 |
Corte las bases para el anaquel
de madera terciada de 5,08 x 15,24 cm (2 x 6") y una las bases a los
verticales cortos con clavos comunes 16d. Perfore un agujero de 0,95 cm
(3/8") en la parte de arriba de cada vertical.
Coloque cada una de las tres secciones
de madera terciada con el vertical principal, y fije con tornillos tirafondo
y arandelas. Corte a lo largo tiras de madera terciada de 1,91 cm (3/4")
de grueso para los anaqueles de madera terciada y soportes traseros, y atorníllelos
en su lugar (Foto 4). |
| Clic en la imagen para ver más grande y claro |
|
 |
 |
| 1 Después de cortar las piezas de 2 x 4 a su largo,
fije con las abrazaderas seis verticales juntos y marque la posición
del soporte de cruceta |
2 Fije con abrazaderas los soportes a los verticales y perfore
agujeros para los tornillos tirafondo en los verticales. Ensamble las secciones
verticales. |
 |
 |
| 3 use pernos de cabeza hexagonal de 3/8" de diám.
x 3-1/2 de largo, arandelas y tuercas para fijar los horizontales a las
secciones verticales. |
4 Atornillado los verticales del anaquel a las secciones
principales, fije la base del anaquel y las tiras de soporte de atrás
con tornillos No. 8 de 1-1/2" |
Fuente: Revista Mecánica Popular - Volumen 45 -
Febrero 1992 - Número 2
|
|
|
