T r a m p o l í n |
Que se pone en el jardín
y se transforma en
una piscina de poco fondo |
 |
 |
A TODO niño le encanta saltar sobre la cama; pero pocas
veces se le permite hacer esto por el peligro que corren los muelles de
romperse. Ahora, los pequeñuelos pueden saltar todo lo que quieran
en un trampolín que se instala al aire libre y que se halla dotado
de enorme resistencia. Este trampolín difiere de otros, ya que ha
sido diseñado para transformarse en una gran piscina de poco fondo,
quitándole la plataforma y fijando un forro de plástico impermeable
a la armazón de soporte.
La plataforma del trampolín mide 5 x 10 pies y se puede construir
de lona de algodón o de nilón, o de tiras de nilón
trenzadas o cosidas entre sí. La lona de nilón proporciona
una elasticidad algo mayor que la de algodón; además, tiene
un peso mucho más ligero. Sin embargo, las tiras de nilón
trenzadas o cosidas ofrecen una mayor elasticidad todavía que la
lona de nilón. La compañía The Boyd Company, de Des
Moines 6, Iowa, suministra un juego que incluye todos los componentes para
este trampolín, excepto la madera.

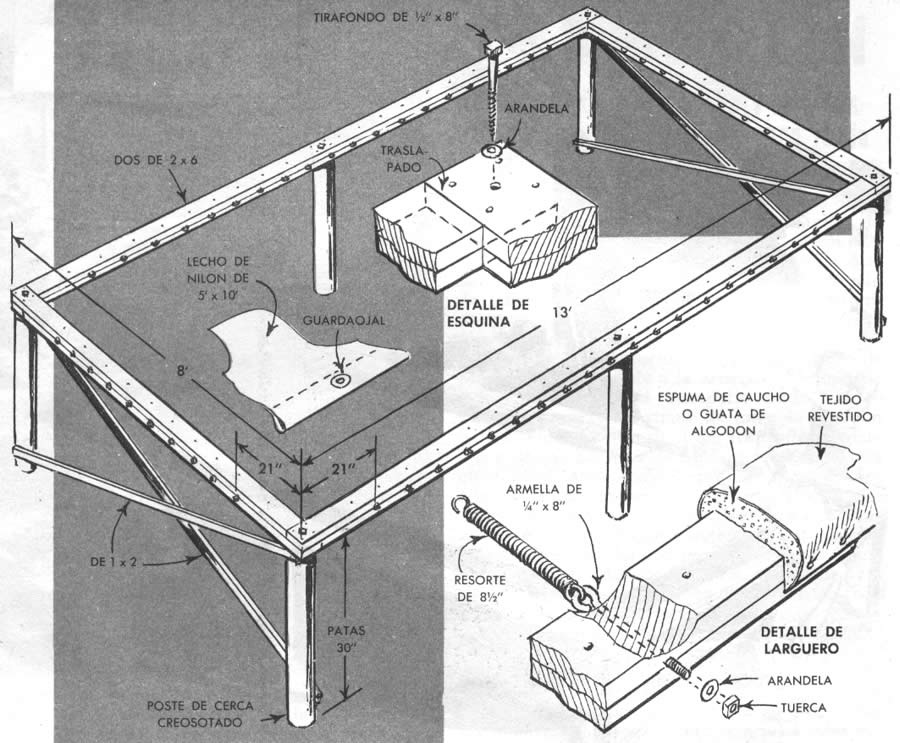

Tal como se detalla en los dibujos, la armazón de soporte se hace
de piezas dobles de 2 x 6, traslapadas alternadamente en las esquinas y
fijadas entre sí con clavos comunes No. 12D. Las piezas de 2 x 6
se hallan sostenidas por 6 patas de postes de cerca, a las cuales están
firmemente aseguradas con espárragos. |

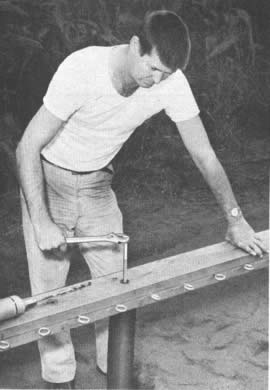

| La armazón de madera se fija cn espárragos
a seis patas que la sostienen a 30" de la superficie del suelo. Los
postes se perforan para los espárragos |
| Tres postes de cerca de 6 pies 6 pulgadas, debidamente creosotados
y aserrados en dos, pueden servir para las seis patas. Estas se refuerzan
con travesaños de 1 x 2, en los extremos. Asegúrese de disponer
las patas a la misma altura, a fin de que la armazón quede a nivel.
Efectúe comprobaciones con un nivel de carpintero mientras realiza
el trabajo. |
 |
Se requiere un total de 60 pernos armellas de 1/4 x 8"
para fijar los resortes que sostienen la plataforma. Los agujeros para estos
resortes se deben espaciar a una distancia entre sí de 6", y
se deben perforar en el borde, por la junta de las piezas de 2 x 6. Se instalan
10 pernos armellas en los extremos de la armazón y 20 en cada lado.
En el exterior se colocan arandelas y tuercas.
Se requiere un total de 61 resortes en espiral, ya que el resorte extra
se usa como gancho para estirar la plataforma de nilón. Los bordes
de esta última se deben plegar por debajo para formar un dobladillo,
después de lo cual se cose una pieza de lona ala parte inferior para
que sirva de refuerzo. Luego se espacian 60 virolas de tipo de espuela en
los bordes reforzados de la plataforma. La labor de estirar los resortes
a fin de que la plata forma quede perfectamente tensa se realiza mejor con
dos personas. Comience enganchando los resortes en los pernos armellas y
en las virolas en las esquinas de un extremo; luego haga lo mismo en el
extremo opuesto. |
 |
| Los agujeros para los pernos armellas se perforan en la junta
de las piezas de 2x6, a una distancia entre sí de 6". Con los
pernos, se usan arandelas |
 |
| Clic en la imagen para ver más grande
y claro |

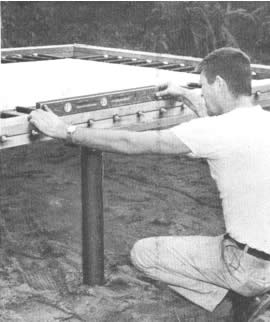

| La armazón se soporte del trampolín debe estar
nivelada. Comprueba esto con un nivel al colocarse los postes y al terminarse
la armadura del trampolín |
El resorte adicional se usa como herramienta para estirar;
se engancha al resorte que se estira, y se tira de él hasta que el
resorte pueda engancharse al perno armella correspondiente. Después
de engancharse los resortes de extremo en los extremos, se enganchan los
resortes de extremo en los lados, siguiendo el mismo procedimiento. Después
de hacerse esto, se instalan los resortes restantes, enganchando resortes
opuestos de manera alternada alrededor de la armazón. Finalmente,
se le aplica acojinamiento de espuma de caucho de 1" de espesor a la
armazón de madera y aquél se cubre con una tela revestida
de plástico que se clava por debajo de las piezas de 2 x 6.
Para el forro de la piscina de poco fondo, conviene usar película
de polietileno de 12 milímetros, la cual es sumamente resistente,
además de ser impermeable. Los bordes del forro se refuerzan con
lona y luego se instalan virolas, a fin de que el forro se pueda atar a
los pernos armella con cordel. Se requiere aquí un perno armella
adicional en cada esquina de la armazón para soportar las esquinas
plegadas del forro. |
 |
