| SI SOLO DE VEZ EN CUANDO necesita usted una mesa de dibujo
ordinaria, pero confronta el problema de la falta de espacio, este conjunto
plegable constituye la solución. La mesa, que mide 4 3/4" de
ancho, se despliega del interior de un armario de poco fondo instalado contra

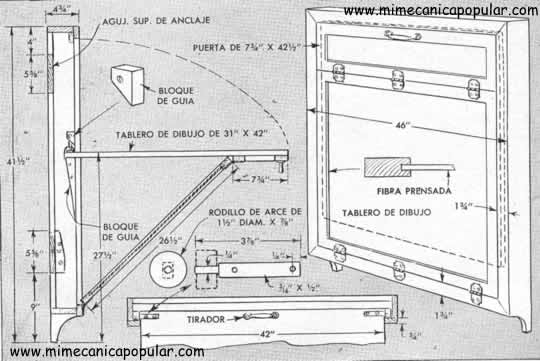

la pared, y no ocupa en realidad espacio alguno. En la vista seccional se
muestra la forma original que tiene de plegarse. La parte superior consiste
en un tablero de dibujo de 31" x 42" , provisto de rodillos de
madera que corren sobre vías acanaladas formadas por los lados del
armario. La superficie inferior del tablero está cubierta con dos
marcos de paneles. El corto panel superior se atornilla permanentemente
al tablero en sí, mientras que el inferior se abisagra al de arriba
y a la parte de abajo del armario. El panel provisto de bisagras sirve de
adecuado soporte para el tablero de dibujo. El armario se encuentra colocado
en la parte superior de la tabla de zócalo, estando además
firmemente atornillado a los montantes de la pared, por intermedio de las
tiras de montaje. |
| Clic en cada página para ver más grande
y claro |
 |
| Fuente: Revista Mecánica Popular - Volumen 16 - Marzo
1955 - Número 3 |
|
|
