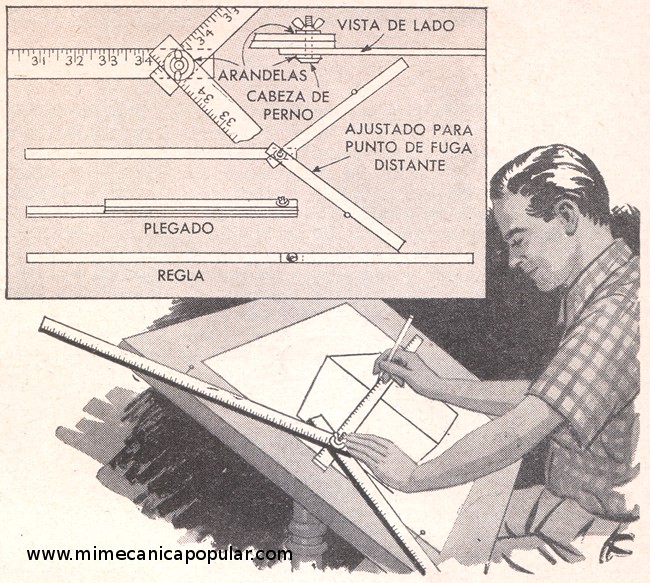

Trazador de líneas en perspectiva hecho de reglas
|
| Mediante el empleo de tres reglas es posible
hacer fácilmente un trazador de líneas en perspectiva
para delineante. Las piezas para las dos patas más cortas se
reducen a 27" de largo, y las tres piezas pivotan conjuntamente, por
medio de un perno y una tuerca de mariposa colocados cerca de los
extremos. Para impedir que la tuerca de mariposa y la cabeza del perno
penetren en la madera, se usan arandelas delgadas; además, la
cabeza del perno debe limarse lo más plana posible, a fin de que
el trazador descanse cerca del trabajo. Cuando el instrumento se ajusta
para mostrar el punto de desvanecimiento que se encuentra algo
más allá del borde del tablero, las dos patas cortas se
sujetan con dos chinches introducidas en esa superficie.
|
